პროდუქტების კატეგორიები

შემცირებული პორტის კრიოგენული ბურთულიანი სარქველი.jpg

900 კლასის შემცირებული პორტით გაყალბებული DBB ტრუნიონზე დამონტაჟებული კრიოგენული ბურთულიანი სარქველი

შემცირებული პორტის დიზაინი: ამცირებს ტურბულენტობას და წნევის ვარდნას, ოპტიმიზაციას უკეთებს ნაკადის კონტროლს კრიტიკულ კრიოგენულ სისტემებში.

DBB ტექნოლოგია: ორმაგი ბლოკირებისა და გაჟონვის (DBB) დიზაინი უზრუნველყოფს გაჟონვის თავიდან აცილებას და გაძლიერებულ უსაფრთხოებას ექსტრემალურ გარემოში.

ყალბი ტრუნიონზე დამონტაჟებული კონსტრუქცია: გთავაზობთ შესანიშნავ სტაბილურობას და გამძლეობას, რაც უზრუნველყოფს საიმედო მუშაობას მაღალი წნევის და დაბალი ტემპერატურის პირობებში.

კრიოგენული შესრულება: საიმედო დალუქვა და მუშაობა -196°C-მდე დაბალ ტემპერატურაზე, იდეალურია თხევადი ბუნებრივი აირის, თხევადი აზოტის (LN₂) და თხევადი ჟანგბადის (LOX)თვის.

მკაცრი ტესტირება და მასალები: ხელმისაწვდომია A350 LF2, Inconel 625 და Hastelloy ფორმებში, სადაც თითოეული სარქველი მკაცრად არის შემოწმებული კომპანიის შიგნით, თანმიმდევრული ხარისხისა და ხანგრძლივი მომსახურების ხანგრძლივობისთვის.

დაგვიკავშირდით

პროდუქტის პარამეტრები

ზომა	2"-დან 36"-მდე (DN50~DN900)
ნომინალური წნევა	კლასი 900 (არასავალდებულო კლასი 150 / 300 / 600 / 1500/ 2500)
სამუშაო ტემპერატურა	≥ -196°C
აწყობის მეთოდი	გვერდითი შესასვლელი / ზედა შესასვლელი
ბურთის ტიპი	ტრუნიონზე დამონტაჟებული, 2~3 ცალი
კორპუსის მასალა	A350 LF2, A350 LF3, AISI 4130, AISI 4140, A182 F304, A182 F316, A182 F316L, A182 F51 (S32205), A182 F53 (S32750), 820, Incoloy C-276, და სხვ.
ადგილები	PEEK, PCTFE (KEL-F), Devlon V-API, PTFE
დიზაინის სტანდარტები	GB/T14925, BS5351, MESCSPET7/200, ASMEB16.34
კავშირი	ფლანგური
მართვის რეჟიმი	სახელური, ჭიაყელა მექანიზმი, ელექტრო, პნევმატური, ჰიდრავლიკური
გამოყენების სფერო	LHe, LH2, LNG, LN2, LOX, LCO2 და ა.შ.
ბრენდი	SLVCN

ძირითადი მახასიათებლები

პროდუქტის აღწერა

ტექნიკური მახასიათებლები

ძირითადი მახასიათებლები

შემცირებული პორტის დიზაინი

ამცირებს ტურბულენტობას და წნევის ვარდნას, რაც მას იდეალურს ხდის ნაკადისადმი მგრძნობიარე აპლიკაციებისთვის.

DBB ტექნოლოგია

ორმაგი ბლოკირებისა და გაჟონვის (DBB) დიზაინი უზრუნველყოფს უმაღლეს უსაფრთხოებას და გაჟონვის პრევენციას.

ტრუნიონზე დამონტაჟებული ყალბი კონსტრუქცია

ზრდის სტაბილურობას და გამძლეობას მაღალი წნევის და დაბალი ტემპერატურის გარემოში.

კრიოგენული შესრულება

უზრუნველყოფს საიმედო დალუქვას და მუშაობას -196°C-მდე დაბალ ტემპერატურაზე.

მასალები

ხელმისაწვდომია A350 LF2, Inconel 625, Hastelloy C და სხვა მასალებში, რათა დააკმაყოფილოს მრავალფეროვანი სამრეწველო საჭიროებები.

მკაცრი ტესტირება

თითოეული სარქველი გადის ყოვლისმომცველ შიდა კრიოგენულ ტესტირებას, რათა უზრუნველყოფილი იყოს მისი თანმიმდევრული და საიმედო მუშაობა.

პროდუქტის დეტალები

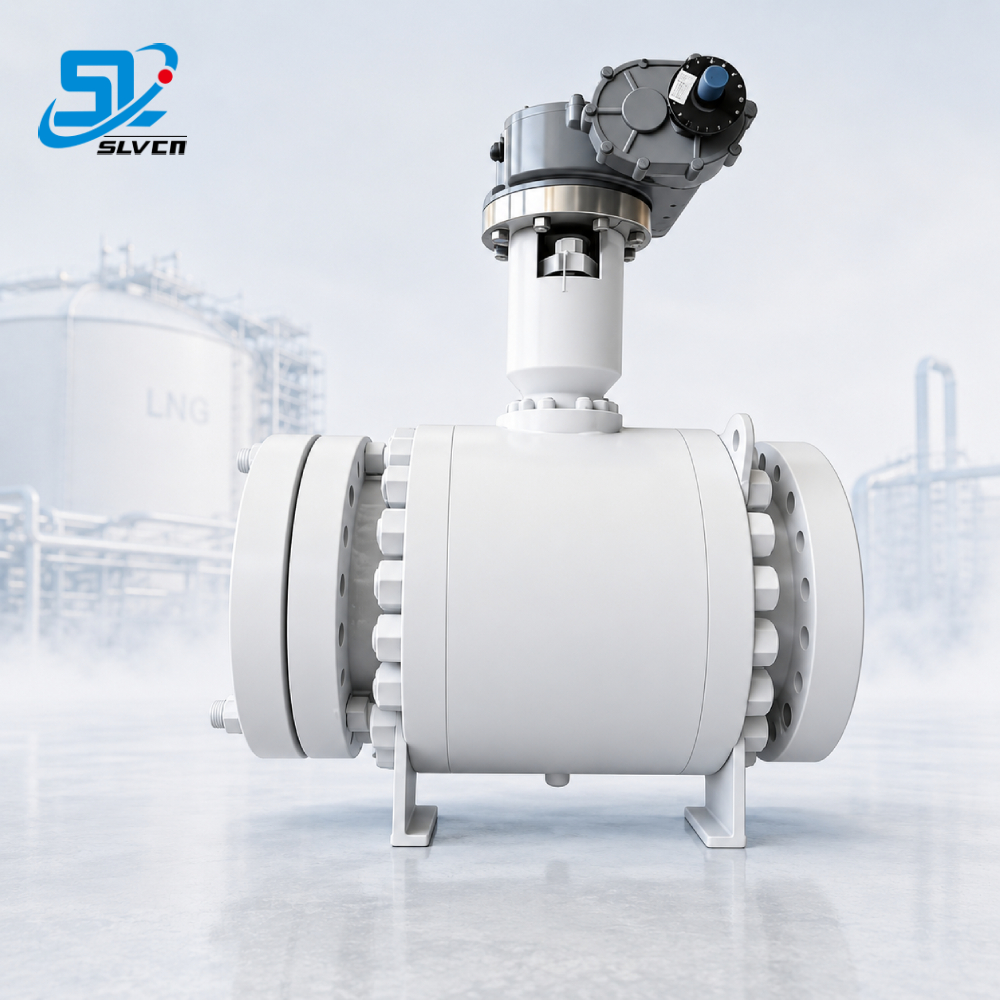

SLVCN Class 900 შემცირებული პორტით გაჭედილი DBB ტრუნიონზე დამონტაჟებული კრიოგენული ბურთულიანი სარქველი შექმნილია ექსტრემალურად დაბალი ტემპერატურის პირობებში საიმედო გამორთვისთვის. მისი შემცირებული პორტის დიზაინი მინიმუმამდე ამცირებს ტურბულენტობას და წნევის ვარდნას, რაც მას იდეალურს ხდის ნაკადისადმი მგრძნობიარე სისტემებისთვის.

ჭედური ტრუნიონზე დამონტაჟებული კონსტრუქციისა და ორმაგი ბლოკისა და გაჟონვის (DBB) ტექნოლოგიის წყალობით, ეს სარქველი უზრუნველყოფს უსაფრთხოებას, გაჟონვის თავიდან აცილებას და მარტივ მოვლა-პატრონობას. ის იდეალურია კრიოგენული სითხეებისთვის, როგორიცაა თხევადი ბუნებრივი აირი, თხევადი აზოტი (LN₂) და თხევადი ჟანგბადი (LOX), რაც უზრუნველყოფს საიმედო მუშაობას რთულ პირობებში.

ხელმისაწვდომია ისეთი მასალებისგან, როგორიცაა A350 LF2, Inconel 625 და Hastelloy, და აკმაყოფილებს გლობალურ სტანდარტებს (ASME B16.34, GB/T14925). თითოეული სარქველი მკაცრად შემოწმებულია კომპანიის შიდა სტანდარტებით, რათა უზრუნველყოფილი იყოს მისი თანმიმდევრული ხარისხი და დაბალი ტემპერატურის გარემოში ხანგრძლივი მომსახურების ვადა.

900 კლასის შემცირებული პორტით გაყალბებული DBB ტრუნიონი

ნაწილების სია

ზომები: კლასი 900 - შემცირებული პორტი

ზომა	ჭაბურღილი		გვერდითი შესასვლელი							ყველაზე პოპულარული ჩანაწერი
ზომა	ჭაბურღილი		პირისპირ			D ინჩი/მმ	D1 ინჩი/მმ	წონა		პირისპირ			D2 ინჩი/მმ	წონა
NPS/DN	B1 ინჩი/მმ	B2 ინჩი/მმ	RF ინჩი/მმ	RTJ მმ-ში	BWE მმ-ში	D ინჩი/მმ	D1 ინჩი/მმ	მოდელი GG lb/kg	მოდელი GW lb/kg	RF ინჩი/მმ	RTJ მმ-ში	BWE მმ-ში	D2 ინჩი/მმ	მოდელი FT lb/kg
2"×1 1/2"	1.93	1.5	14.5	14.63	14.5	8.5	8.5	108	108	14.5	14.63	14.5	8.5	110
50×40	49	38	368	371	368	216	216	49	49	368	371	368	216	50
3"X2"	2.94	1.94	15	15.13	15	9.5	9.5	150	150	15	15.13	15	9.5	159
80×50	74	49	381	384	381	241	241	68	68	381	384	381	241	72
4"X3"	3.94	2.94	18	18.13	18	11.5	11.5	254	254	18	18.13	18	11.5	320
100×80	100	74	457	460	457	291	291	115	115	457	460	457	291	145
6"×4"	5.94	3.94	24	24.13	24	15	15	481	481	24	24.13	24	15	595
150×100	150	100	610	613	610	381	381	218	218	610	613	610	381	270
8"×6"	7.94	5.94	29	29.13	29	18.5	18.5	948	948	29	29.13	29	18.5	1257 წელი

36 ინჩამდე (36 ინჩამდე) დიდი ზომის სარქველების წონა და ზომები ხელმისაწვდომია მოთხოვნის შემთხვევაში

თუ გსურთ სრული ზომის მიღება, გთხოვთ, დაგვიკავშირდეთ

დაგვიკავშირდით

რატომ უნდა აგვირჩიოთ ჩვენ

ათწლეულების ექსპერტიზა

30+ წლიანი გამოცდილება მაღალი ტემპერატურის, მაღალი წნევის და კრიოგენული მომსახურებისთვის განკუთვნილი DBB, ტრუნიონზე დამონტაჟებული, ჭედური და სრულად შედუღებული სარქველების სპეციალიზაციაში, რომელსაც მთელი მსოფლიოს პროექტები ენდობიან.

მორგებული გადაწყვეტილებები

პროცესის პირობებისა და პროექტის სპეციფიკაციების გათვალისწინებით, ინდივიდუალურად შემუშავებული სარქველები, რომლებიც უზრუნველყოფენ საიმედო მუშაობას მოთხოვნილ სამუშაო პირობებში.

მკაცრი ხარისხის კონტროლი

ISO 9001-ის მიერ მართული დიზაინი, წარმოება და ტესტირება API 6D, ASME B16.34 და ხანძარსაწინააღმდეგო სტანდარტების შესაბამისად.

დადასტურებული საიმედოობა

ყველა სარქველი სრულად არის შემოწმებული და შემოწმებული, რაც უზრუნველყოფს ნულოვანი გაჟონვის მქონე, პროექტისთვის მზა სარქველებს, რომლებსაც ენდობით.

როგორ ვუზრუნველყოფთ ხარისხს და სანდოობას?

ხარისხი ყველა ეტაპზეა გათვალისწინებული - ნედლეულიდან საბოლოო ტესტირებამდე.

მასალის შემოწმება

განზომილებიანი შემოწმება

ულტრაბგერითი დეფექტის აღმოჩენა

ჰიდროსტატიკური წნევის ტესტირება

CNC დამუშავების ცენტრები

სრულად ავტომატიზირებული შედუღების აპარატურა - ახალი

სრულად ავტომატიზირებული შედუღების მოწყობილობა

კრიოგენული ტესტირების არეალი

წნევის ტესტირების მოწყობილობა

სერტიფიკატის ჩვენება

SLVCN მუშაობს ISO 9001 ხარისხის მართვის სისტემის შესაბამისად. პროდუქციას მოწოდებული აქვს CE შესაბამისობა, წისქვილის ტესტირების სერტიფიკატები (MTC) და წარმოშობის სერტიფიკატები, საჭიროებისამებრ.

სარქველები შექმნილია, დამზადებულია და გამოცდილია API 6D, ASME B16.34, API 607 და ISO 10497 ხანძარსაწინააღმდეგო სტანდარტების შესაბამისად, რაც უზრუნველყოფს საიმედო მუშაობას მაღალი წნევის და ექსტრემალური მომსახურების პირობებში.
