ფლანგიანი × NPT/BSP ორსფერიანი ორმაგი ბლოკიანი და გამომავალი ბურთულიანი სარქველი ჩამკეტი მუშაობით

● ფლანგიანი × NPT/BSP ორსფერიანი DBB ბურთულიანი სარქველი ერთ კორპუსში აერთიანებს ორმაგ ბლოკსა და სისხლდენის იზოლაციას, კომპაქტურ მონტაჟს და ჩაკეტვად მუშაობას.
● ფლანგური ტექნოლოგიური შეერთება და NPT/BSP ხრახნიანი შეერთება შეესაბამება ინსტრუმენტის იზოლაციას, სინჯის შერჩევის ხაზებს, ინექციის წერტილებს და კომპაქტურ მოცურების სისტემებს.
● შუალედური სისხლდენის / დრენაჟის შეერთება ხელს უწყობს ღრუში წნევის გათავისუფლებას, დრენაჟს და გაჟონვის შემოწმებას ტექნიკური მომსახურების ან ინსტრუმენტზე მუშაობის დაწყებამდე.
● ორი დამოუკიდებელი ბურთის საკეტი უზრუნველყოფს ზემოთ და ქვემოთ დინების გამორთვას მკაფიო იზოლაციის ლოგიკით.
● შემცირებული / ასიმეტრიული ნაკადის გზა გამოდგება განშტოებული ხაზებისთვის, სინჯის აღების წერტილებისთვის და ინსტრუმენტული შეერთებებისთვის, სადაც სრული ხაზის ხვრელი არ არის საჭირო.
● მასალები, სავარძლები, წნევის კლასი, ბოლო შეერთება, საკეტის მოწყობა და ტესტირების მოთხოვნები შეიძლება პროექტის მიხედვით მორგებული იყოს.

დაგვიკავშირდით

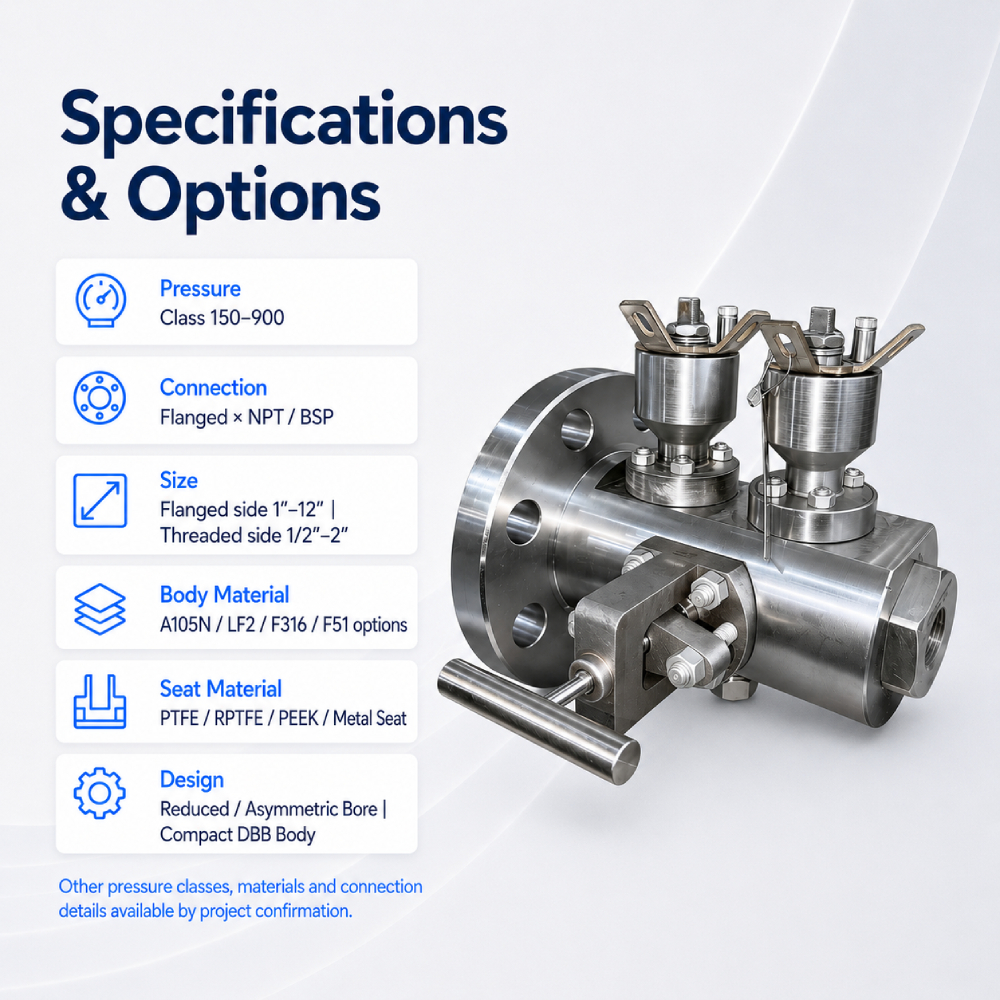

პროდუქტის პარამეტრები

პროდუქტის დასახელება	ფლანგიანი × NPT/BSP ორსფერიანი ორმაგი ბლოკიანი და გამომავალი ბურთულიანი სარქველი ჩამკეტი მუშაობით
სარქვლის ტიპი	ფლანგიანი × ხრახნიანი ორსფერიანი DBB ბურთულიანი სარქველი
სტრუქტურა	ორი დამოუკიდებელი ბურთის საკეტი შუალედური სისხლდენის/დრენაჟის შეერთებით
კავშირის ტიპი	ფლანგური პროცესის შეერთება × NPT / BSP ხრახნიანი ინსტრუმენტის შეერთება
ზომის დიაპაზონი	ფლანგური მხარე: 1"-12" / DN25-DN300; ხრახნიანი მხარე: 1/2"-2" NPT / BSP; უფრო დიდი ზომები დიზაინის დადასტურებით
წნევის რეიტინგი	ASME კლასი 150 / 300 / 600 / 900; კლასი 1500 / 2500 ხელმისაწვდომია პროექტის დიზაინის მიხედვით
ხვრელის ტიპი	შემცირებული დიამეტრის / ასიმეტრიული დიამეტრის დიზაინი, ზომისა და შეერთების კონფიგურაციის მიხედვით
ბურთის დიზაინი	კომპაქტური ზომებისთვის მცურავი ბურთის დიზაინი; უფრო დიდი ზომებისთვის ან უფრო მაღალი წნევისთვის პროექტის დადასტურებით ხელმისაწვდომია ტრუნიონზე დამონტაჟებული დიზაინი.
კორპუსის კონსტრუქცია	კომპაქტური ინტეგრირებული კორპუსი, ჭანჭიკებით დამაგრებული კორპუსი / გაყოფილი კორპუსის კონსტრუქცია
კორპუსის მასალა	ASTM A105N, A350 LF2, A182 F304/F316, A182 F51/F53, A182 F11/F22 სურვილისამებრ
მორთვის მასალა	ხელმისაწვდომია SS304, SS316, დუპლექსური SS, 17-4PH ღერო და პროექტის მიხედვით განსაზღვრული მოსაპირკეთებელი მასალები
სავარძლის მასალა	PTFE, RPTFE, PEEK; ლითონის სავარძელი სურვილისამებრ, მომსახურების პირობების მიხედვით
ოპერაცია და ჩაკეტვა	ორმაგი ჩამკეტი ღეროს შეკრებები დაკავშირებული ხელით მუშაობით; აქტივატორის მონტაჟი შესაძლებელია პროექტის დიზაინით
ტემპერატურის დიაპაზონი	-29°C-დან +200°C-მდე რბილად დასაჯდომი დიზაინის შემთხვევაში; +425°C-მდე ლითონის დასაჯდომი დიზაინის შემთხვევაში, მასალისა და დალუქვის დადასტურების მიხედვით
დიზაინისა და ტესტირების სტანდარტი	ASME B16.34; API 598 / ISO 5208; API 6D ხელმისაწვდომია პროექტის მოთხოვნის მიხედვით

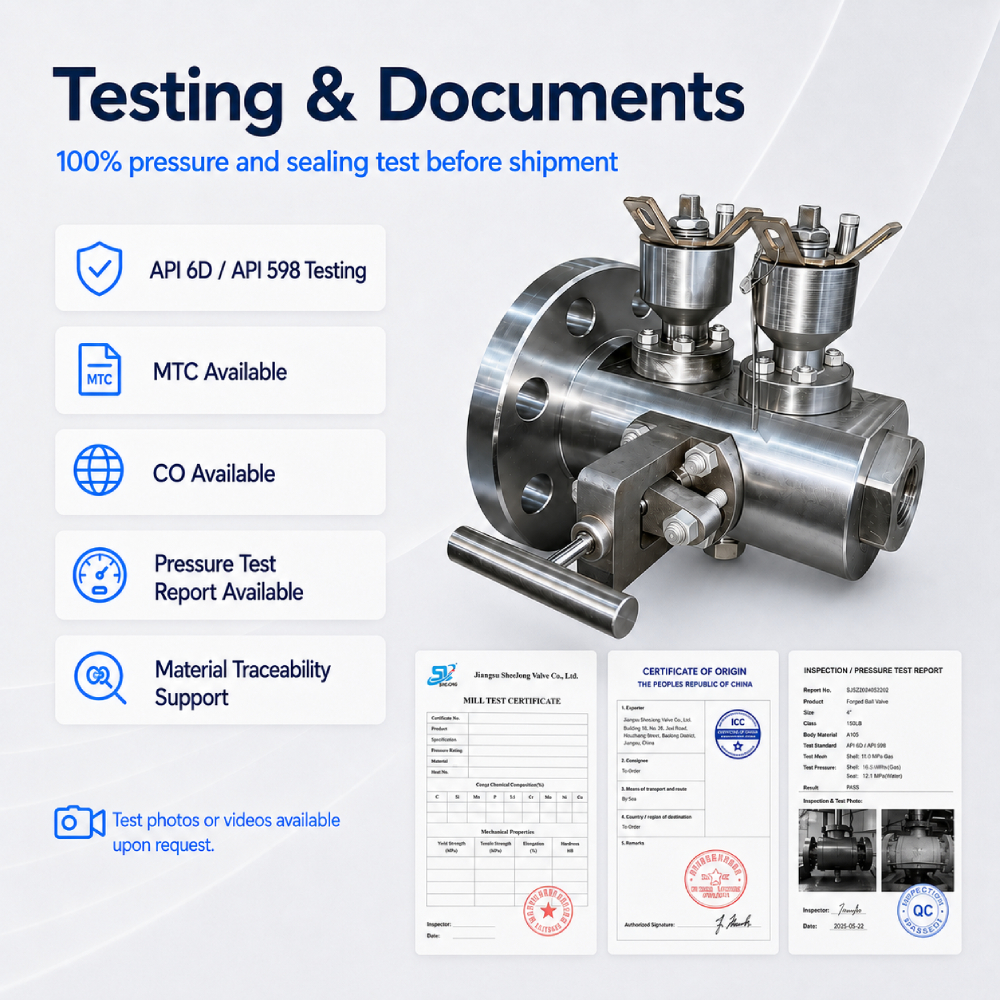

დოკუმენტები	MTC, წნევის ტესტის ანგარიში, ინსპექტირების ანგარიში, CO, ტესტის ფოტოები ან ვიდეოები ხელმისაწვდომია მოთხოვნის შემთხვევაში.

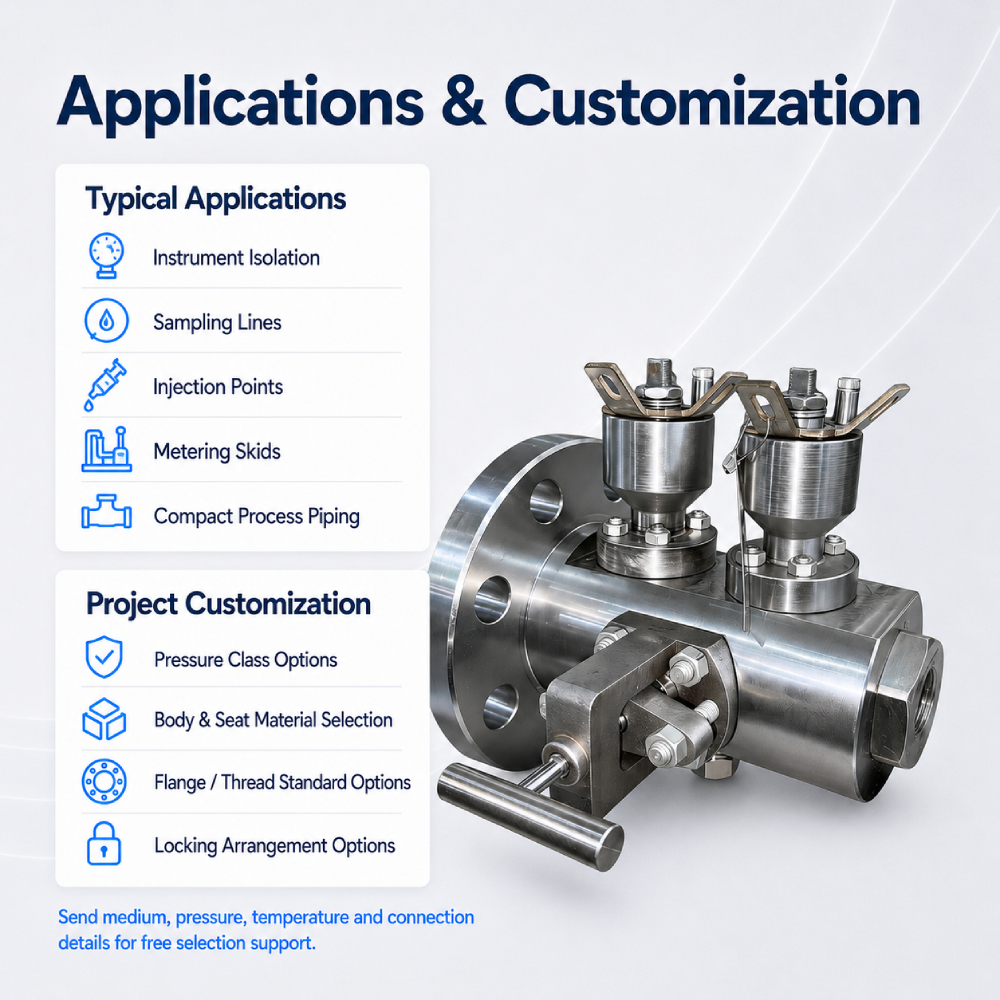

აპლიკაცია	ინსტრუმენტის იზოლაცია, სინჯის აღების ხაზები, ინექციის წერტილები, საზომი სლაიდები, ნავთობი და გაზი, ქიმიური და ნავთობქიმიური პროცესების მილსადენი
ბრენდი	SLVCN

ძირითადი მახასიათებლები

პროდუქტის აღწერა

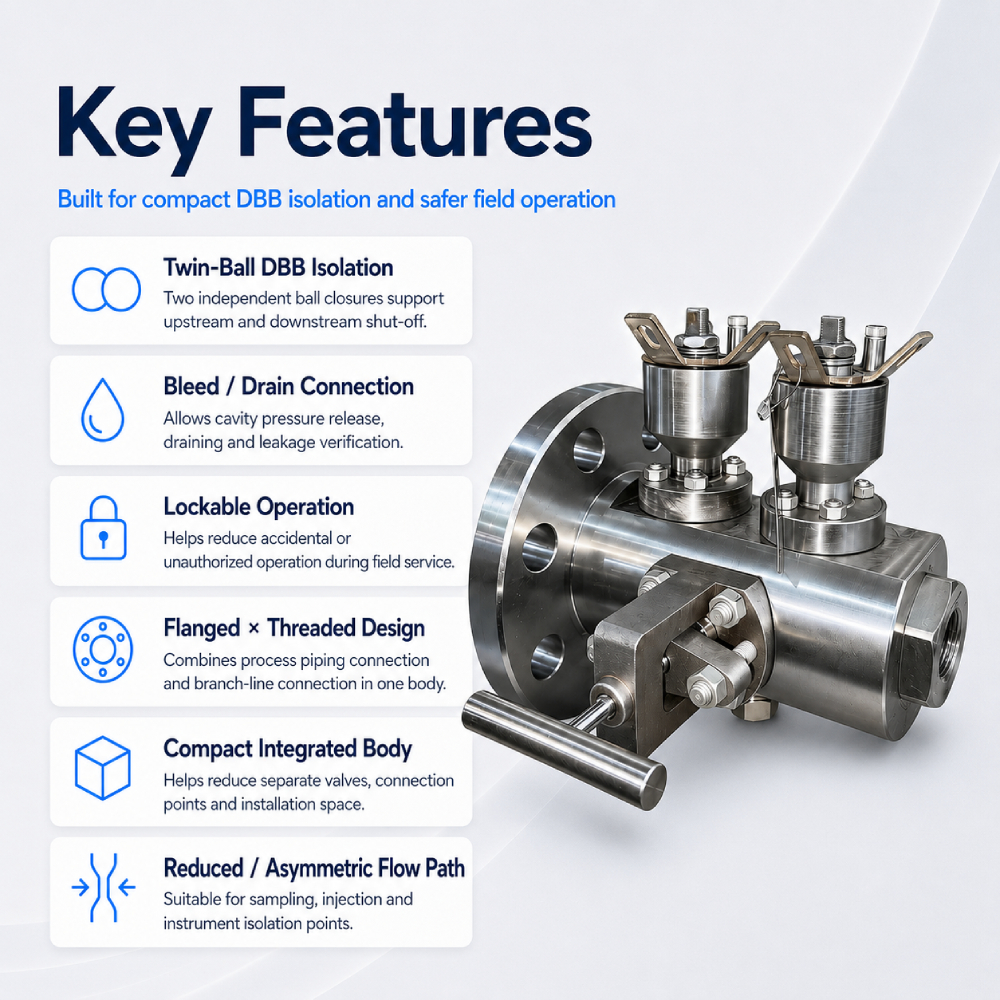

ძირითადი მახასიათებლები

ფლანგური × ხრახნიანი კომპაქტური DBB დიზაინი

ფლანგიანი × NPT/BSP ხრახნიანი კონფიგურაცია აერთიანებს პროცესის შეერთებას და ინსტრუმენტის განშტოების შეერთებას ერთ კომპაქტურ DBB სარქვლის კორპუსში, რაც ხელს უწყობს ინსტალაციის სივრცის, შეერთების წერტილების და ინსტალაციის სირთულის შემცირებას.

ორმაგი ბლოკი და სისხლდენის იზოლაცია

ორი დამოუკიდებელი ბურთულიანი საკეტი უზრუნველყოფს ზემოთ და ქვემოთ დინების გამორთვას, ხოლო შუალედური ღრუ ხელს უწყობს წნევის გათავისუფლებას, დრენაჟს და გაჟონვის შემოწმებას ტექნიკური მომსახურების ან ინსტრუმენტზე მუშაობის დაწყებამდე.

შუალედური სისხლდენის / დრენაჟის შემოწმება

სისხლდენის/დრენაჟის შეერთება საშუალებას იძლევა ორ ბურთის დახურვას შორის ღრუს ვენტილაციის, დრენაჟის ან მონიტორინგის, რაც ხელს უწყობს ინსპექტირებას, ნიმუშების აღებას, ინსტრუმენტის ამოღებას და პროცესის ხაზში ჩარევას.

საველე უსაფრთხოებისთვის დაბლოკვადი ოპერაცია

ორმაგი დამოუკიდებელი ჩამკეტი ღეროს მოქმედება ხელს უწყობს შემთხვევითი ან არაავტორიზებული მუშაობის შემცირებას საველე მომსახურების დროს, განსაკუთრებით ინსტრუმენტების იზოლაციის, სინჯის აღების და განშტოებული ხაზის გამოყენებისას.

შემცირებული / ასიმეტრიული ნაკადის გზა

შემცირებული/ასიმეტრიული ნაკადის გზა შესაფერისია სინჯის აღების წერტილებისთვის, ინექციის ხაზებისთვის, ინსტრუმენტების განშტოებებისა და კომპაქტური საყრდენზე დამონტაჟებული სისტემებისთვის, სადაც სრული მილის ხვრელი არ არის საჭირო.

პროექტზე დაფუძნებული კონფიგურაციის პარამეტრები

კორპუსის მასალა, სავარძლის მასალა, წნევის კლასი, ხრახნიანი სტანდარტი, ფლანგის სტანდარტი, ბურთის დიზაინი, მუშაობის მეთოდი, აქტივატორის მონტაჟი და ტესტირების დოკუმენტები შეიძლება შეირჩეს ფაქტობრივი მომსახურების პირობების მიხედვით.

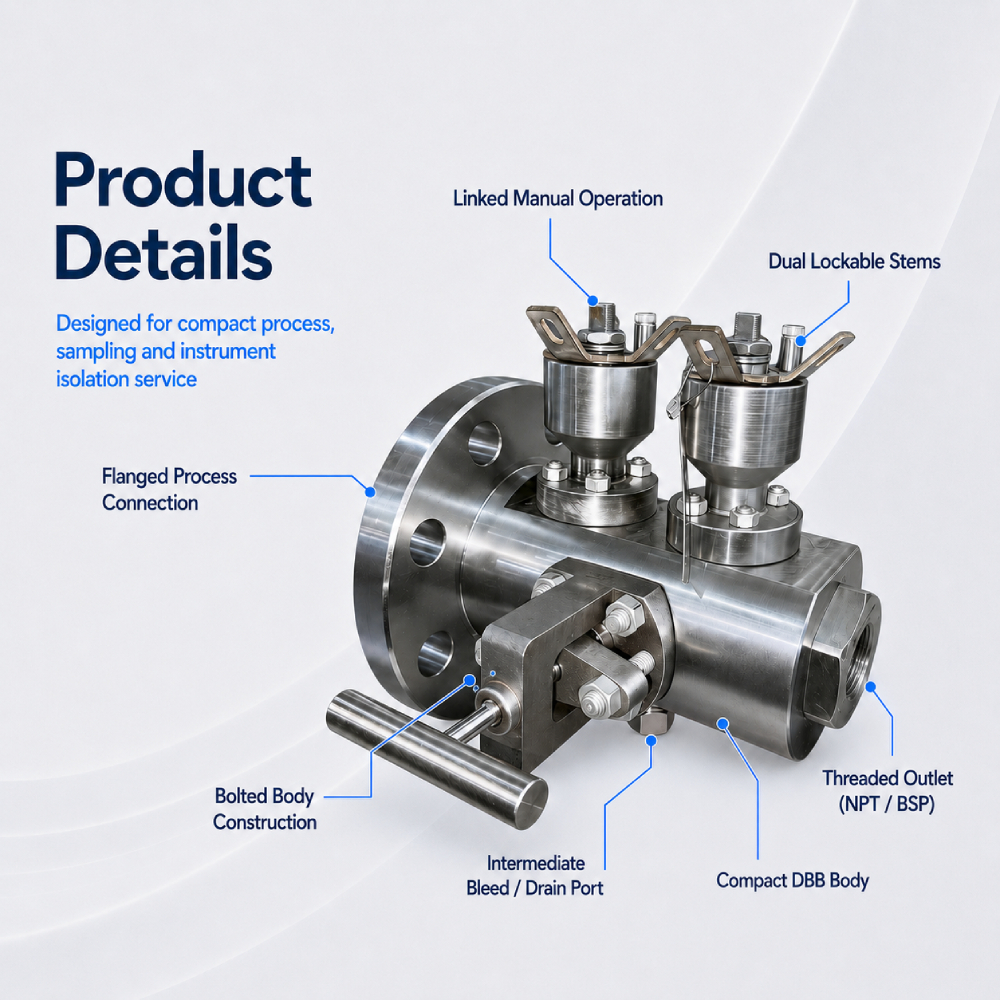

პროდუქტის დეტალები

SLVCN ფლანგური × NPT/BSP ორსფერიანი ორმაგი ბლოკური და გამომავალი ბურთულიანი სარქველი ჩამკეტი მუშაობით განკუთვნილია ინსტრუმენტების იზოლაციისთვის, სინჯის აღების ხაზებისთვის, ინექციის წერტილებისთვის, საზომი სრიალებისთვის და კომპაქტური ტექნოლოგიური მილსადენების სისტემებისთვის, სადაც საჭიროა ორმაგი ბლოკის და სისხლდენის იზოლაცია, ღრუს წნევის გათავისუფლება და გაჟონვის შემოწმება.

სარქველი იყენებს კომპაქტურ ფლანგიან × ხრახნიან კონფიგურაციას, რომელიც აერთიანებს ფლანგიან საპროცესო შეერთებას NPT ან BSP ხრახნიან შეერთებასთან. ეს სტრუქტურა შესაფერისია განშტოებული ხაზის ინსტალაციისთვის, ინსტრუმენტების შეერთებებისთვის და სინჯის აღების წერტილებისთვის, სადაც ინსტალაციის სივრცე შეზღუდულია და სასურველია ნაკლები შეერთების წერტილი.

ორი დამოუკიდებელი ბურთულიანი საკეტი უზრუნველყოფს ზემოთ და ქვემოთ ნაკადის გამორთვას, ხოლო შუალედური გაჟონვის/დრენაჟის შეერთება საშუალებას იძლევა ორ საკეტს შორის არსებული ღრუს ვენტილაცია, დრენაჟი ან მონიტორინგი განხორციელდეს. ეს ხელს უწყობს გაჟონვის დადასტურებას ტექნიკური მომსახურების, ინსტრუმენტის ამოღების, სინჯის აღების ან პროცესის ხაზში ჩარევის წინ.

შემცირებული/ასიმეტრიული ნაკადის გზა შესაფერისია ინსტრუმენტის განშტოებებისთვის, სინჯის აღების ხაზებისთვის და ინექციის წერტილებისთვის, სადაც სრული ხაზის ხვრელი არ არის საჭირო. ჩამკეტი მუშაობა ხელს უწყობს შემთხვევითი ან არაავტორიზებული მუშაობის შემცირებას საველე მომსახურების დროს.

კორპუსის მასალა, საყრდენის მასალა, წნევის კლასი, ფლანგის სტანდარტი, ხრახნიანი შეერთება, საკეტის განლაგება, ექსპლუატაციის მეთოდი და ტესტირების მოთხოვნები შეიძლება მორგებული იყოს ფაქტობრივი მომსახურების პირობების მიხედვით. სარქველი შესაფერისია ნავთობისა და გაზის, ქიმიური, ნავთობქიმიური, ინსტრუმენტული და კომპაქტური საყრდენ-მექანიზმებისთვის.

ფლანგიანი × NPTBSP დაკავშირებული და ჩამკეტი 2500LB შემცირებული
