პროდუქტების კატეგორიები

მაღალი მთლიანობის ორმაგი ბურთულიანი DBB ტრუნიონზე დამონტაჟებული სარქველი

√ დამოუკიდებელი ორმაგი ბურთულიანი დიზაინი საიმედო ორმაგი იზოლაციისთვის.

√ შუალედური სისხლდენის / ვენტილაციის პორტი ღრუს წნევის გასათავისუფლებლად და გაჟონვის შესამოწმებლად.

√ კომპაქტური ინტეგრირებული DBB შეკრება ამცირებს შეერთების წერტილებს და პოტენციურ გაჟონვის გზებს.

√ რბილი და მეტალის სავარძლის ვარიანტები სხვადასხვა წნევის, ტემპერატურისა და მედიისთვის.

√ შექმნილია ნავთობისა და გაზის, ნავთობგადამამუშავებელი ქარხნების, ნავთობქიმიური და კრიტიკული მილსადენების იზოლაციისთვის.

√ ხელმისაწვდომია მორგებული მასალები, წნევის კლასი, ოპერაცია და ტესტირების მხარდაჭერა.

დაგვიკავშირდით

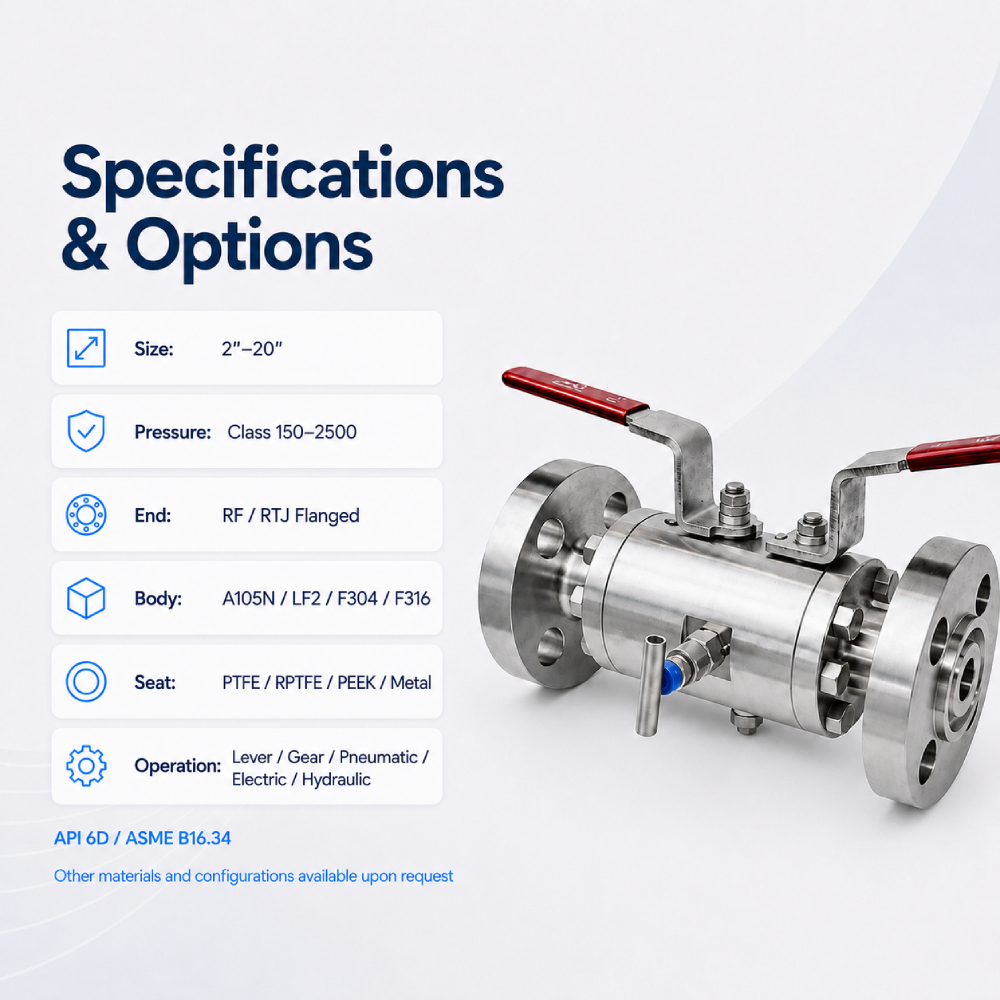

პროდუქტის პარამეტრები

პროდუქტის დასახელება	მაღალი მთლიანობის ორსფეროიანი ორმაგი ბლოკი და გამონადენის სარქველი
სარქვლის ტიპი	ინტეგრირებული ორსფერიანი DBB ბურთულიანი სარქველი
სტრუქტურა	ორი დამოუკიდებელი ბურთის დახურვა შუალედური სისხლდენის / ვენტილაციის შეერთებით
სარქვლის დიზაინი	მცურავი ან ღეროზე დამონტაჟებული დიზაინი, ზომისა და წნევის კლასის მიხედვით
ზომის დიაპაზონი	2"–20" / DN50–DN500, უფრო დიდი ზომები ხელმისაწვდომია მოთხოვნის შემთხვევაში
წნევის რეიტინგი	ASME კლასი 150 / 300 / 600 / 900 / 1500 / 2500
ხვრელის ტიპი	სრული დიამეტრი / შემცირებული დიამეტრი
კავშირის დასრულება	RF / RTJ ფლანგური, კონდახით შედუღებული (არასავალდებულო)
კორპუსის მასალა	A105N, LF2, F304/F316, F51/F53, F11/F22, ინკონელი, ჰასტელოი (არასავალდებულო)
სავარძლის მასალა	PTFE, RPTFE, PEEK, Devlon, PCTFE, ლითონის სავარძელი (სურვილისამებრ)
ოპერაცია	ბერკეტი, გადაცემათა კოლოფი, ელექტრო, პნევმატური ან ჰიდრავლიკური ამძრავი
დიზაინისა და ტესტირების სტანდარტი	API 6D, ASME B16.34; API 6D / API 598 / ISO 5208 ტესტირება ხელმისაწვდომია
დოკუმენტები	ცეცხლგამძლე (შექმნილია API 607 / API 6FA სტანდარტის შესაბამისად), ანტისტატიკური, აფეთქებისადმი მდგრადი ღერო
აპლიკაციები	ნავთობისა და გაზის, ბუნებრივი აირის, ნავთობგადამამუშავებელი ქარხნების, ნავთობქიმიური და კრიტიკული მილსადენების იზოლაცია
ბრენდი	SLVCN

ძირითადი მახასიათებლები

პროდუქტის აღწერა

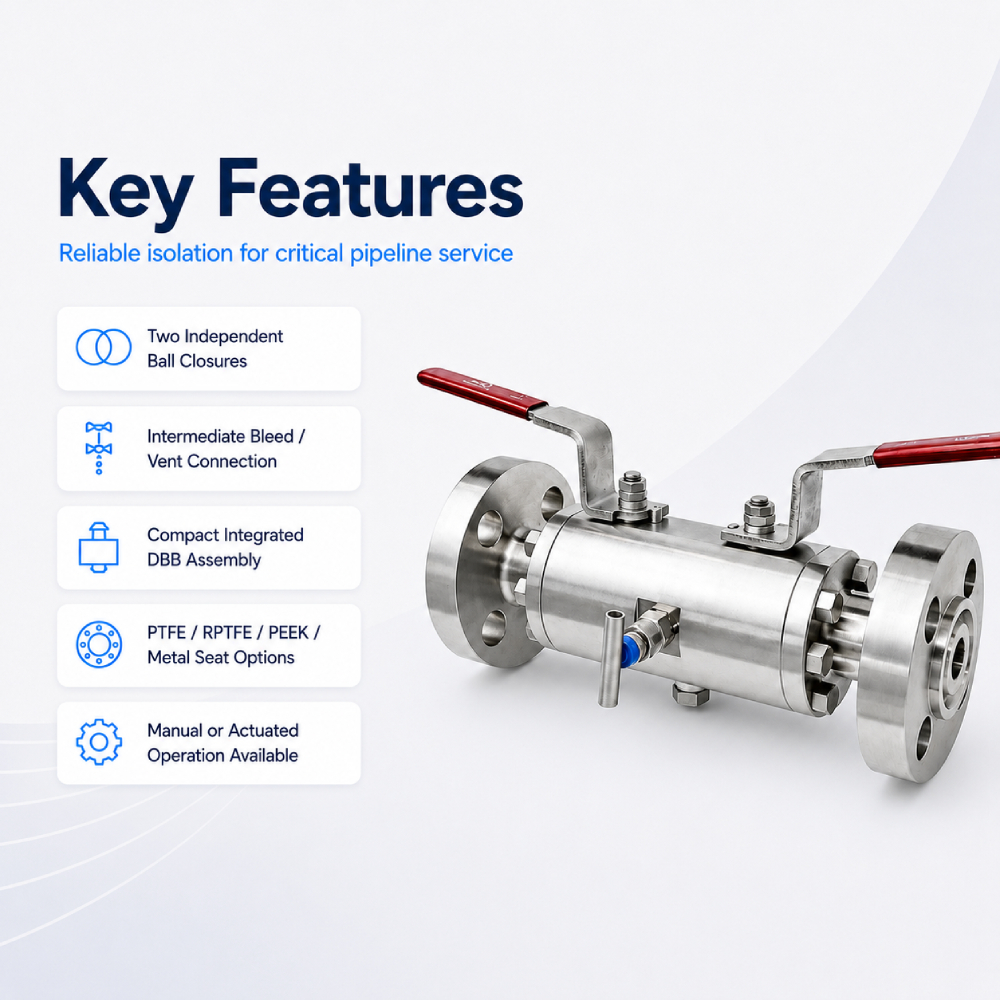

ძირითადი მახასიათებლები

საიმედო ორმაგი იზოლაცია

ორი დამოუკიდებელი ბურთულიანი საკეტი ინტეგრირებულია ერთ სარქვლის კორპუსში, რაც ხელს უწყობს ზემოთ და ქვემოთ დინების იზოლაციის უზრუნველყოფას კრიტიკული მილსადენებისა და პროცესების გამოყენებისთვის.

ჩაშენებული სისხლდენის/ვენტილაციის პორტი

შუალედური გადინების/ვენტილაციის პორტი საშუალებას იძლევა ღრუში წნევის გათავისუფლების, დრენაჟის და გაჟონვის დადასტურების მომსახურებით სარგებლობამდე, სინჯის აღებამდე ან სისტემაში ჩარევამდე.

კომპაქტური ინტეგრირებული DBB დიზაინი

ტრადიციულ მრავალსარქველიან DBB ასამბლეასთან შედარებით, ინტეგრირებული დიზაინი ხელს უწყობს ინსტალაციის სივრცის, შეერთების წერტილების, საერთო წონის და პოტენციური გარე გაჟონვის გზების შემცირებას.

სავარძლების ვარიანტები სხვადასხვა პირობებისთვის

PTFE, RPTFE, PEEK, Devlon, PCTFE და ლითონის სადგამის ვარიანტები ხელმისაწვდომია გარემოს, წნევის, ტემპერატურისა და გაჟონვის მოთხოვნების შესაბამისად.

უსაფრთხოებაზე ორიენტირებული სარქვლის დიზაინი

პროექტის მოთხოვნების შესაბამისად, შესაძლებელია ხანძარსაწინააღმდეგო დიზაინის, ანტისტატიკური მოწყობილობის, აფეთქების საწინააღმდეგო ღეროს, საკეტი მოწყობილობის და საგანგებო დალუქვის ვარიანტების მიწოდება.

პროექტზე დაფუძნებული პერსონალიზაცია

მცურავი ან ტრუნიონზე დამონტაჟებული დიზაინი, კორპუსის მასალა, წნევის კლასი, ბოლო შეერთება, ხვრელის ტიპი, სავარძლის დიზაინი, ექსპლუატაციის მეთოდი და ტესტირების მოთხოვნები შეიძლება მორგებული იყოს ფაქტობრივი სამუშაო პირობების მიხედვით.

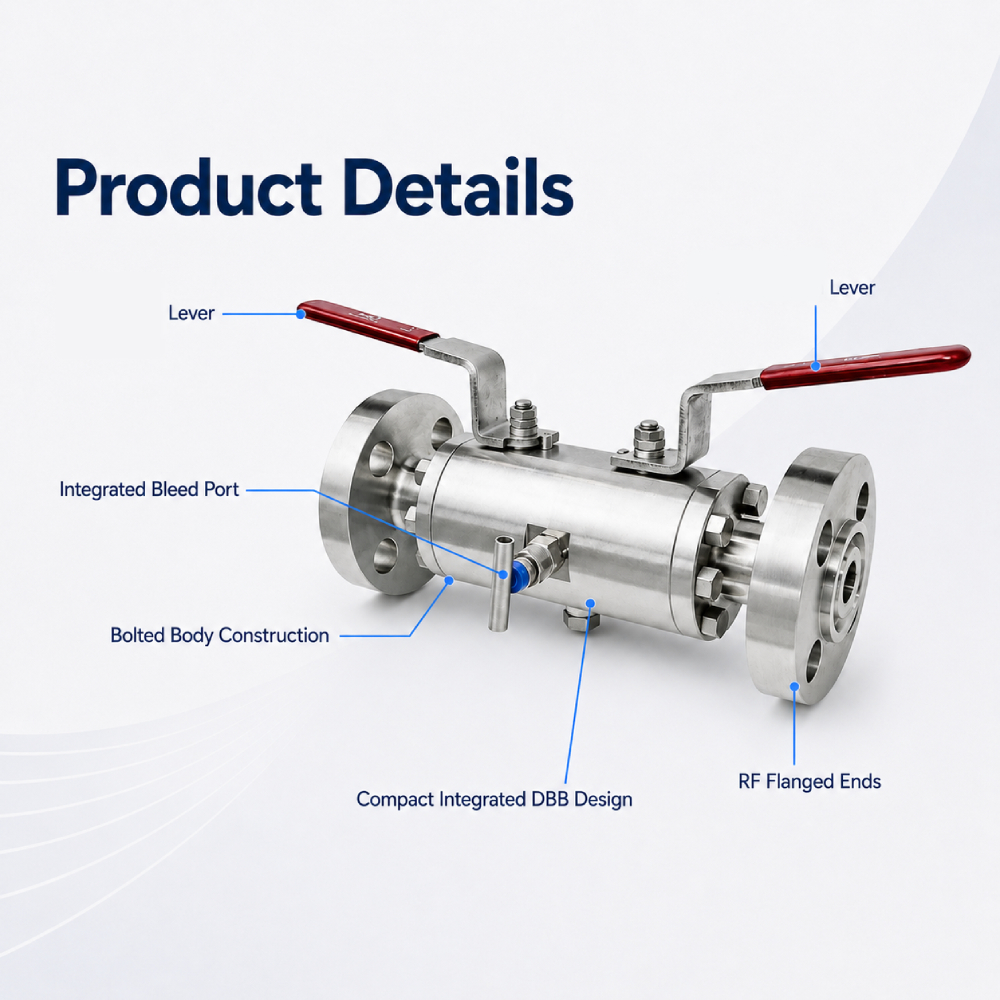

პროდუქტის დეტალები

SLVCN მაღალი მთლიანობის ორსფერული ორმაგი ბლოკური და გამომავალი ბურთულიანი სარქველი შექმნილია მილსადენებისა და პროცესების იზოლაციის კრიტიკული აპლიკაციებისთვის, სადაც საჭიროა საიმედო გამორთვა, ღრუს წნევის გათავისუფლება და გაჟონვის შემოწმება. ინტეგრირებული სახით DBB ბურთიანი სარქველი, ის ფართოდ გამოიყენება ნავთობისა და გაზის, ბუნებრივი აირის, გადამუშავების, ნავთობქიმიური და სხვა მძიმე მომსახურების მილსადენების სისტემებში.

სარქველი ერთ კომპაქტურ კორპუსში აერთიანებს ორ დამოუკიდებელ ბურთულიან საკეტს და შუალედურ გადინების/ვენტილაციის შეერთებას. ორი ცალკეული ბლოკური სარქვლისა და ერთი გადინების სარქვლის გამოყენებით ტრადიციულ ასამბლეასთან შედარებით, ინტეგრირებული DBB დიზაინი ხელს უწყობს ინსტალაციის სივრცის, საერთო წონის, შეერთების წერტილების და პოტენციური გარე გაჟონვის გზების შემცირებას.

როდესაც ორივე ბურთულის საკეტი დახურულია, ორ ბურთულას შორის არსებული ღრუს ვენტილაცია, დრენაჟი ან მონიტორინგი შესაძლებელია სისხლდენის შესაერთებლის მეშვეობით. ეს ოპერატორებს საშუალებას აძლევს, გადაამოწმონ იზოლაციის მუშაობა ტექნიკური მომსახურების, სინჯის აღების, ინსტრუმენტის იზოლაციის ან პროცესის ხაზში ჩარევის წინ.

სარქვლის ზომის, წნევის კლასისა და სამუშაო პირობების მიხედვით, სარქველი შეიძლება აღჭურვილი იყოს მცურავი ან ღეროზე დამონტაჟებული ბურთულიანი დიზაინით. სხვადასხვა წნევის, ტემპერატურისა და გარემოს მოთხოვნებისთვის ხელმისაწვდომია რბილი და ლითონის საჯდომი კონფიგურაციები.

კორპუსის მასალა, ბურთის მასალა, სავარძლის მასალა, წნევის კლასი, ბოლო შეერთება, ნახვრეტის ტიპი, სისხლდენის განლაგება და მუშაობის მეთოდი შეიძლება მორგებული იყოს პროექტის სპეციფიკაციების მიხედვით. ხანძარსაწინააღმდეგო დიზაინი, ანტისტატიკური მოწყობილობა, აფეთქების საწინააღმდეგო ღერო, NACE MR0175 / ISO 15156 შესაბამისობა და აქტივატორის მუშაობა ხელმისაწვდომია მოთხოვნის შემთხვევაში.

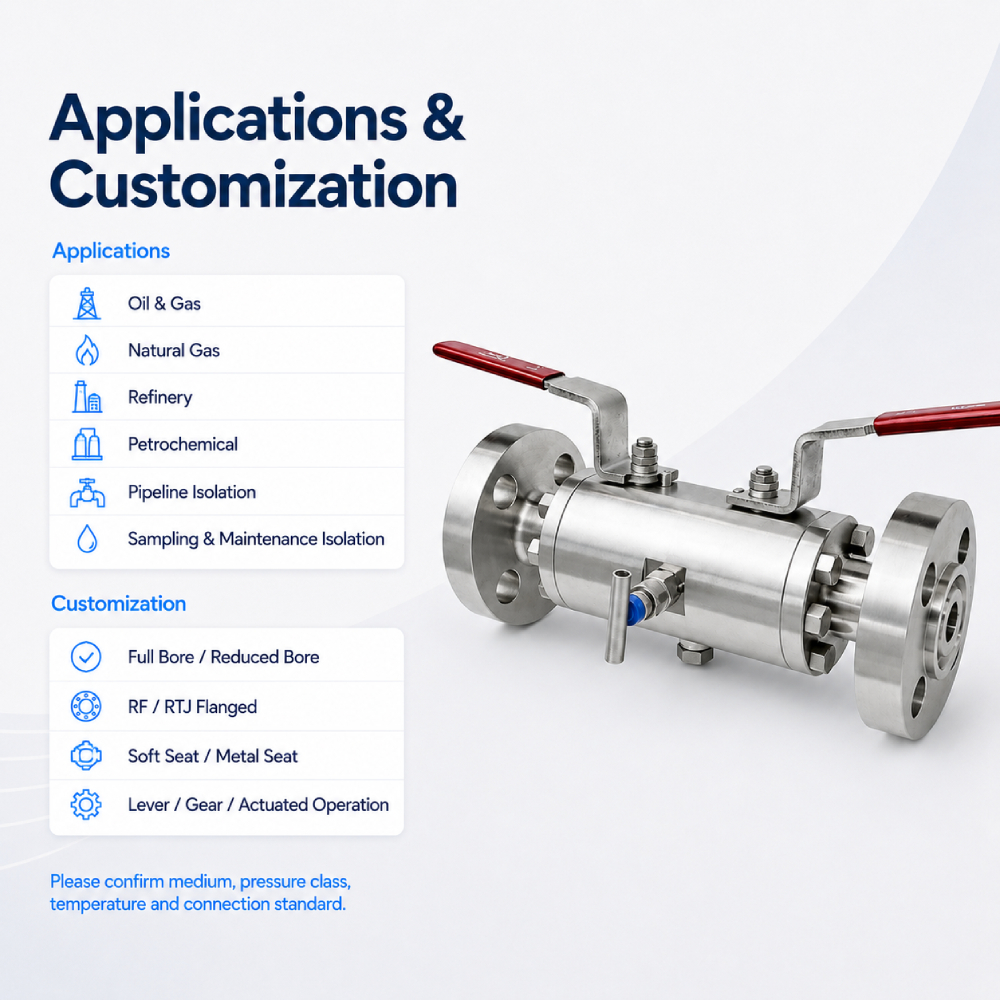

ეს სარქველი გამოდგება ნავთობისა და გაზის გადაცემისთვის, ბუნებრივი აირის მილსადენებისთვის, ნავთობგადამამუშავებელი ქარხნებისთვის, ნავთობქიმიური ქარხნებისთვის, ქიმიური გადამუშავების ხაზებისთვის, მილსადენის სადგურებისთვის, აღრიცხვის სისტემებისთვის, სინჯის აღების სისტემებისთვის და სხვა კრიტიკული იზოლაციისთვის.

რატომ უნდა აგვირჩიოთ ჩვენ

ათწლეულების ექსპერტიზა

20+ წლიანი გამოცდილება მაღალი ტემპერატურის, მაღალი წნევის და კრიოგენული მომსახურებისთვის განკუთვნილი DBB, ტრუნიონზე დამონტაჟებული, ჭედური და სრულად შედუღებული სარქველების სპეციალიზაციაში, რომელსაც მთელი მსოფლიოს პროექტები ენდობიან.

მორგებული გადაწყვეტილებები

პროცესის პირობებისა და პროექტის სპეციფიკაციების გათვალისწინებით, ინდივიდუალურად შემუშავებული სარქველები, რომლებიც უზრუნველყოფენ საიმედო მუშაობას მოთხოვნილ სამუშაო პირობებში.

მკაცრი ხარისხის კონტროლი

ISO 9001-ის მიერ მართული დიზაინი, წარმოება და ტესტირება API 6D, ASME B16.34 და ხანძარსაწინააღმდეგო სტანდარტების შესაბამისად.

დადასტურებული საიმედოობა

ყველა სარქველი სრულად არის შემოწმებული და შემოწმებული, რაც უზრუნველყოფს ნულოვანი გაჟონვის მქონე, პროექტისთვის მზა სარქველებს, რომლებსაც ენდობით.

როგორ ვუზრუნველყოფთ ხარისხს და სანდოობას?

ხარისხი ყველა ეტაპზეა გათვალისწინებული - ნედლეულიდან საბოლოო ტესტირებამდე.

მასალის შემოწმება

განზომილებიანი შემოწმება

ულტრაბგერითი დეფექტის აღმოჩენა

ჰიდროსტატიკური წნევის ტესტირება

CNC დამუშავების ცენტრები

სრულად ავტომატიზირებული შედუღების აპარატურა - ახალი

სრულად ავტომატიზირებული შედუღების მოწყობილობა

კრიოგენული ტესტირების არეალი

წნევის ტესტირების მოწყობილობა

სერტიფიკატის ჩვენება

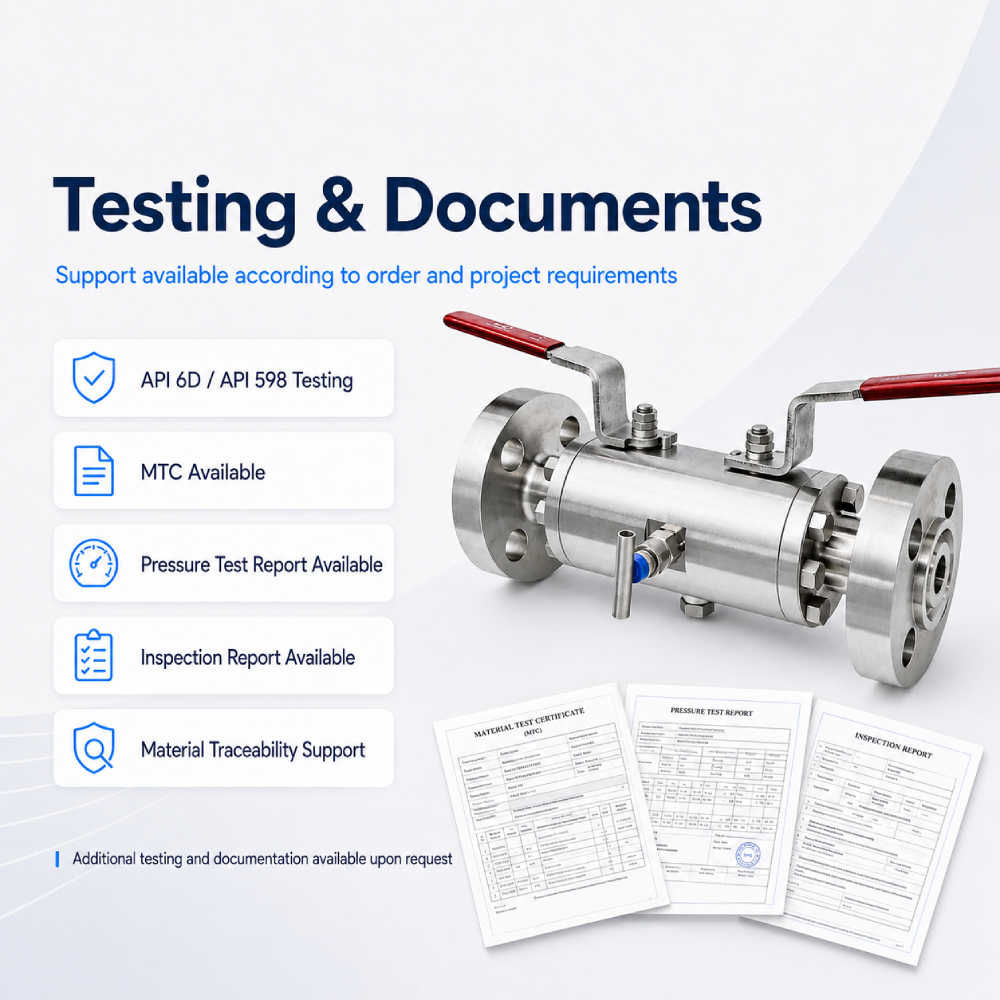

SLVCN მუშაობს ISO 9001 ხარისხის მართვის სისტემის შესაბამისად. პროდუქციას მოწოდებული აქვს CE შესაბამისობა, წისქვილის ტესტირების სერტიფიკატები (MTC) და წარმოშობის სერტიფიკატები, საჭიროებისამებრ.

სარქველები შექმნილია, დამზადებულია და გამოცდილია API 6D, ASME B16.34, API 607 და ISO 10497 ხანძარსაწინააღმდეგო სტანდარტების შესაბამისად, რაც უზრუნველყოფს საიმედო მუშაობას მაღალი წნევის და ექსტრემალური მომსახურების პირობებში.
